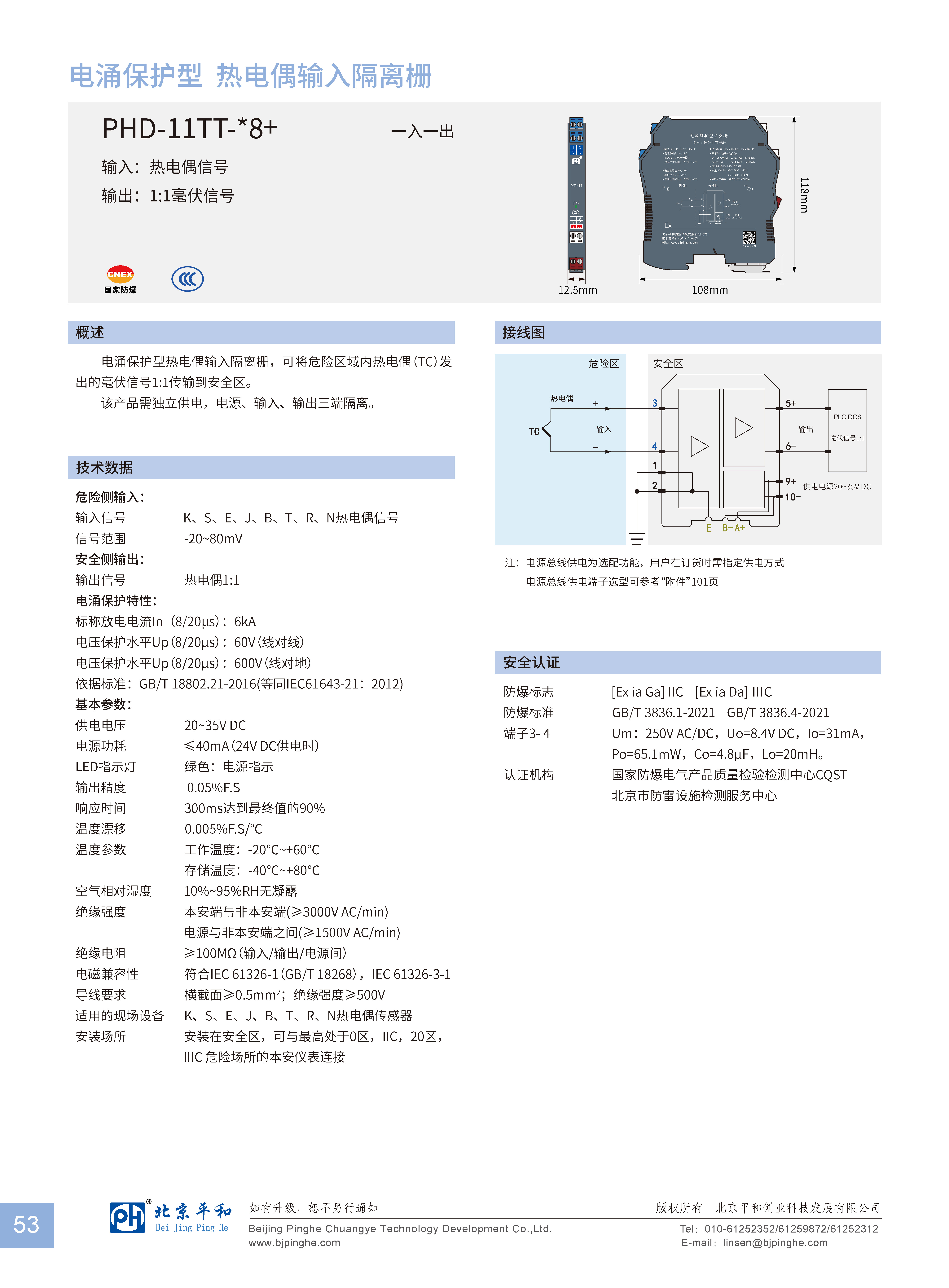

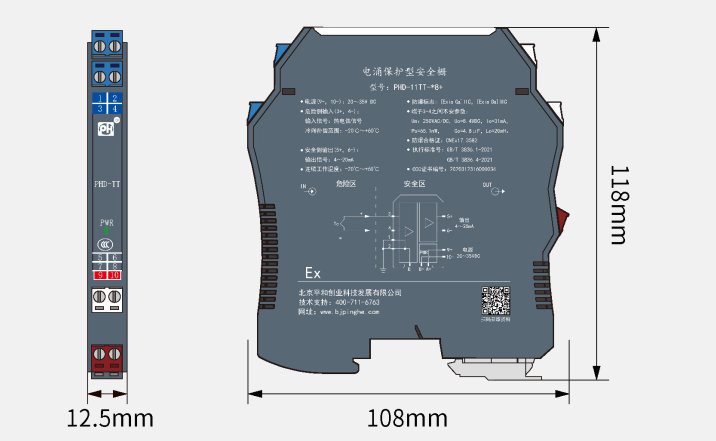

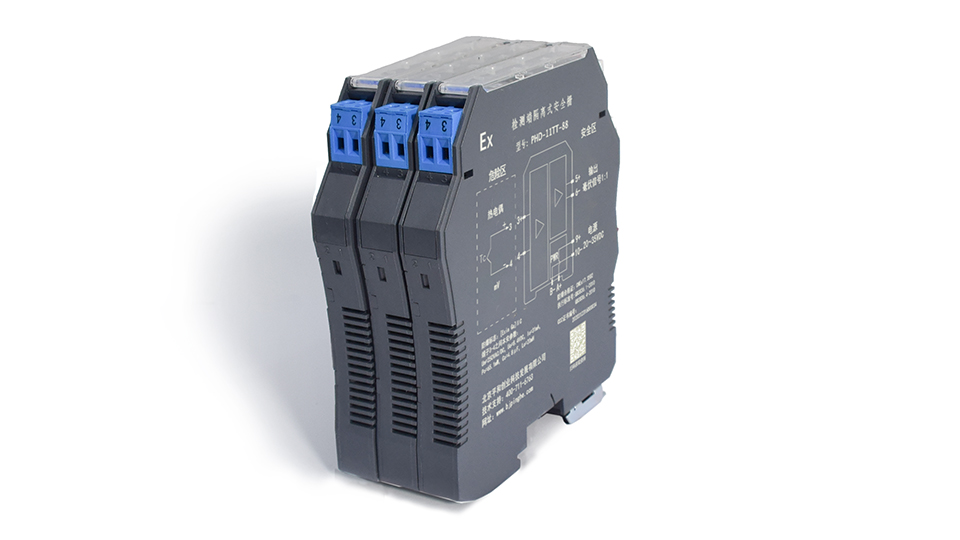

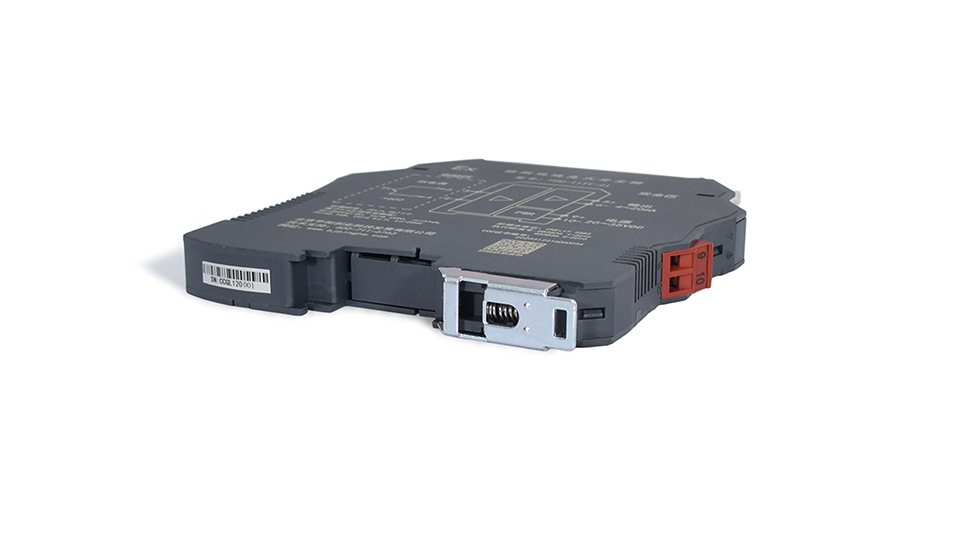

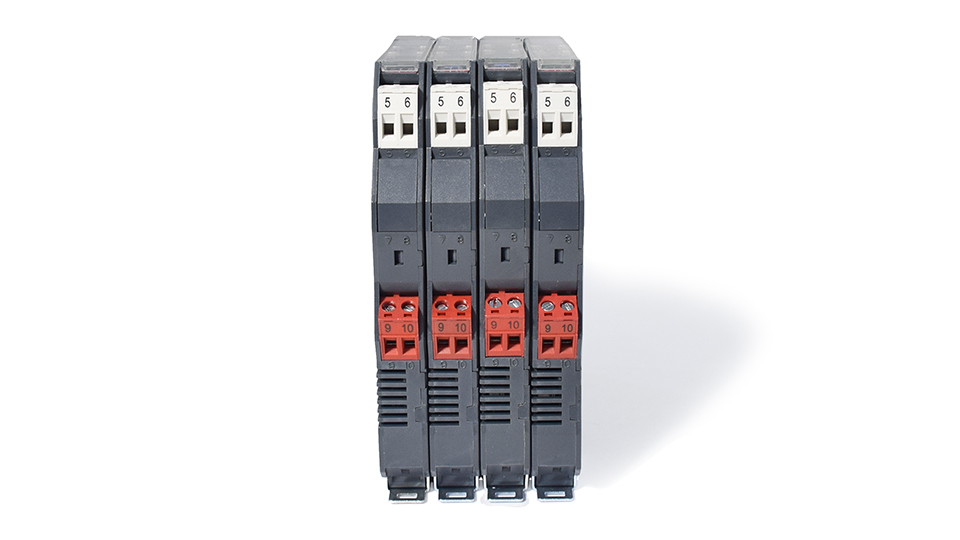

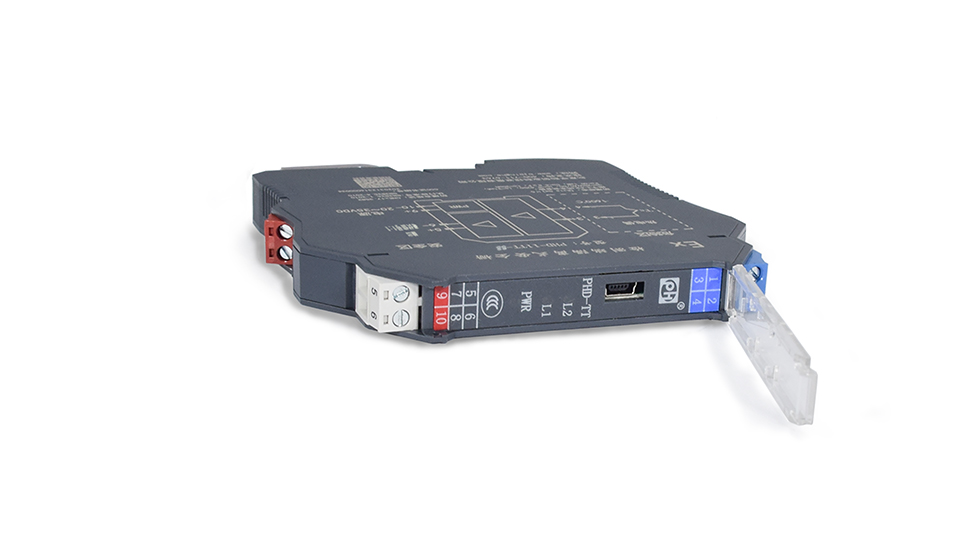

热电偶输入隔离式安全栅
PHD-11TT-*8+ 一入一出
输入：热电偶信号
输出：1:1毫伏信号
概述
电涌保护型热电偶输入隔离栅，可将危险区域内热电偶(TC)发出的毫伏信号1：1隔离传输到安全区。
概述
电涌保护型热电偶输入隔离栅，可将危险区域内热电偶(TC)发出的毫伏信号1：1隔离传输到安全区。
该产品需独立供电，电源、输入、输出三端隔离。
“*”表示热电偶输入类型，具体型号用代码表示（详见“"输入信号类型和量程表”)。
| 危险侧输入 |
输入信号 K、S、E、J、B、T、R、N热电偶信号
信号范围 -20~80mV
|
|---|---|
| 安全侧输出 |
输出信号 热电偶1:1
|
| 电涌保护特性 |
标称放电电流In（ 8/20μs）：6kA
电压保护水平Up（8/20μs）：60V（线对线）
电压保护水平Up（8/20μs）：600V（线对地）
依据标准：GB/T 18802.21-2016(等同IEC61643-21：2012)
|
| 供电电压 | 20~35V DC |
| 电源功耗 |
≤40mA（24V DC供电时）
|
| LED指示灯 |
绿色：电源指示
|
| 输出精度 | 0.05%F.S |
| 响应时间 | 300ms达到最终值的90% |
| 温度漂移 | 0.005%F.S/℃ |
| 温度参数 |
工作温度：-20℃~+60℃
存储温度：-40℃~+80℃
|
| 空气相对湿度 | 10%~95%RH无凝露 |
| 绝缘强度 |
本安端与非本安端(≥3000V AC/min)
电源与非本安端之间(≥1500V AC/min)
|
| 绝缘电阻 | ≥100MΩ（输入/输出/电源间） |
| 电磁兼容性 | 符合IEC 61326-1（GB/T 18268），IEC 61326-3-1 |
| 导线要求 | 横截面≥0.5mm2；绝缘强度≥500V |
| 适用的现场设备 | K、S、E、J、B、T、R、N热电偶传感器 |
| 安装场所 | 安装在安全区，可与最高处于0区，IIC，20区，IIIC 危险场所的本安仪表连接 |
